Tiefenschacht

Der Tiefenschacht verbindet das Betriebsgebäude mit dem Wärmetauscher und hat einen Innendurchmesser von 12 Metern. Dieser ist in Sektoren von 1'000 Meter eingeteilt. Er besteht hauptsächlich aus gekühlten Stahlfaserbeton - Tübbingen. Die Tübbinge sind in den Felsen verankert. Über den Tiefenschacht erfolgt die Ver- und Entsorgung.

1. Frisch- und Abluft
2. Trink- und Abwasser (Toiletten / Waschbecken)
3. Stromversorgung der einzelnen Kavernen, 3 x 16 kV PNE
4. Vorlauf Kühlungen 25°C
5. Rücklauf Kühlungen ca. 28°C, dieser dient als Vorlauf für den Wärmetauscher
6. Dampf Rücklauf 300°C
7. Waren- und Personenlift mit Stromversorgung über Stromschiene
8. Beleuchtung Hallenstrahler
9. WiFi / Brandmeldung / Totmann / Temperaturmessung

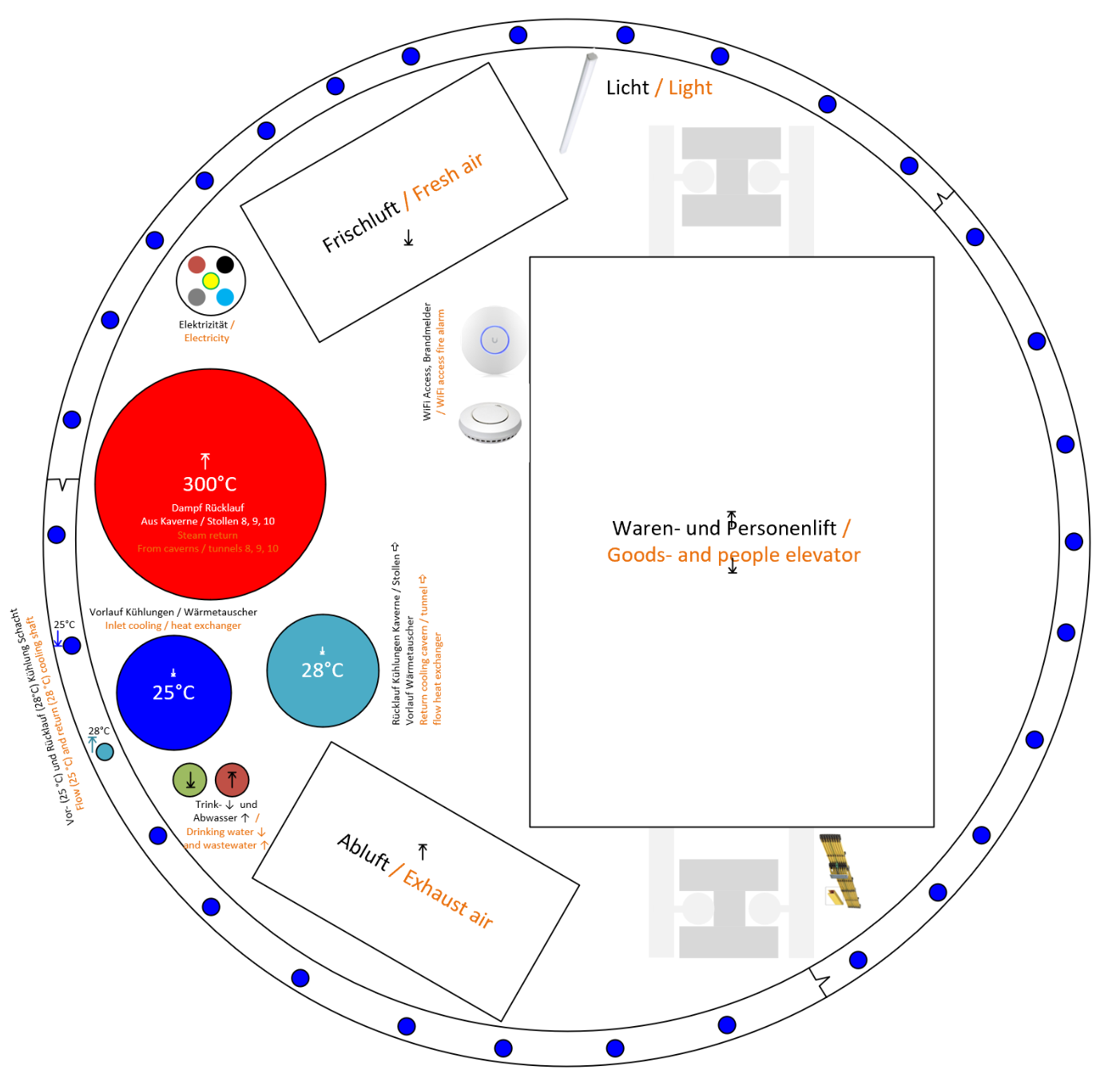

Beispiel Tiefenschacht
