Kaverne 8 - 10

Zur Erschliessung des Wärmetauschers ist in den Tiefen von - 8'000 Meter, - 9'000 Meter und - 10'000 Meter eine Kaverne erforderlich. Über diese Kaverne sind die Stollen / Tunnel mit dem Wärmetauscher verbunden.

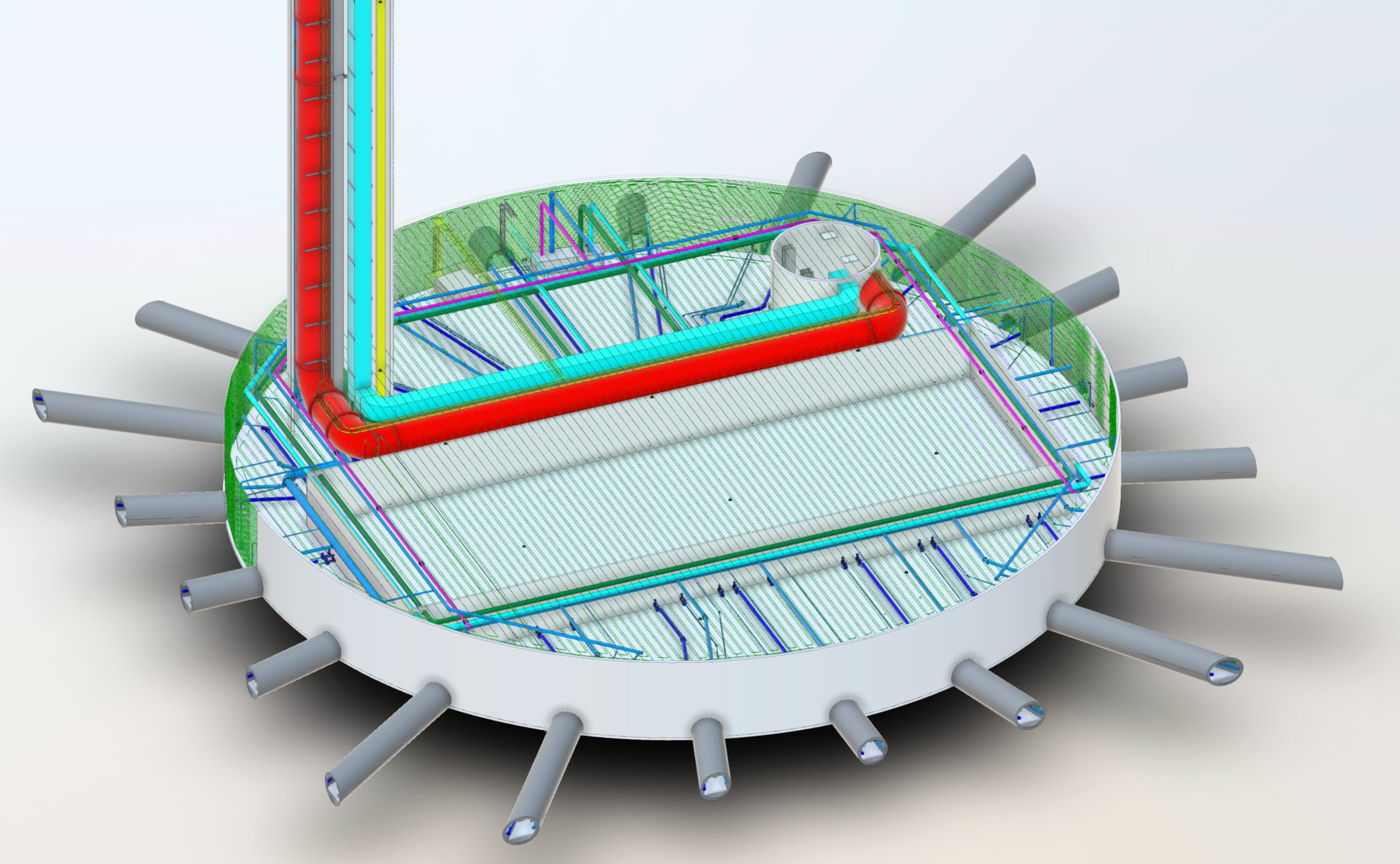

Beispiel einer Ausrüstung der Kaverne 8 - 10.

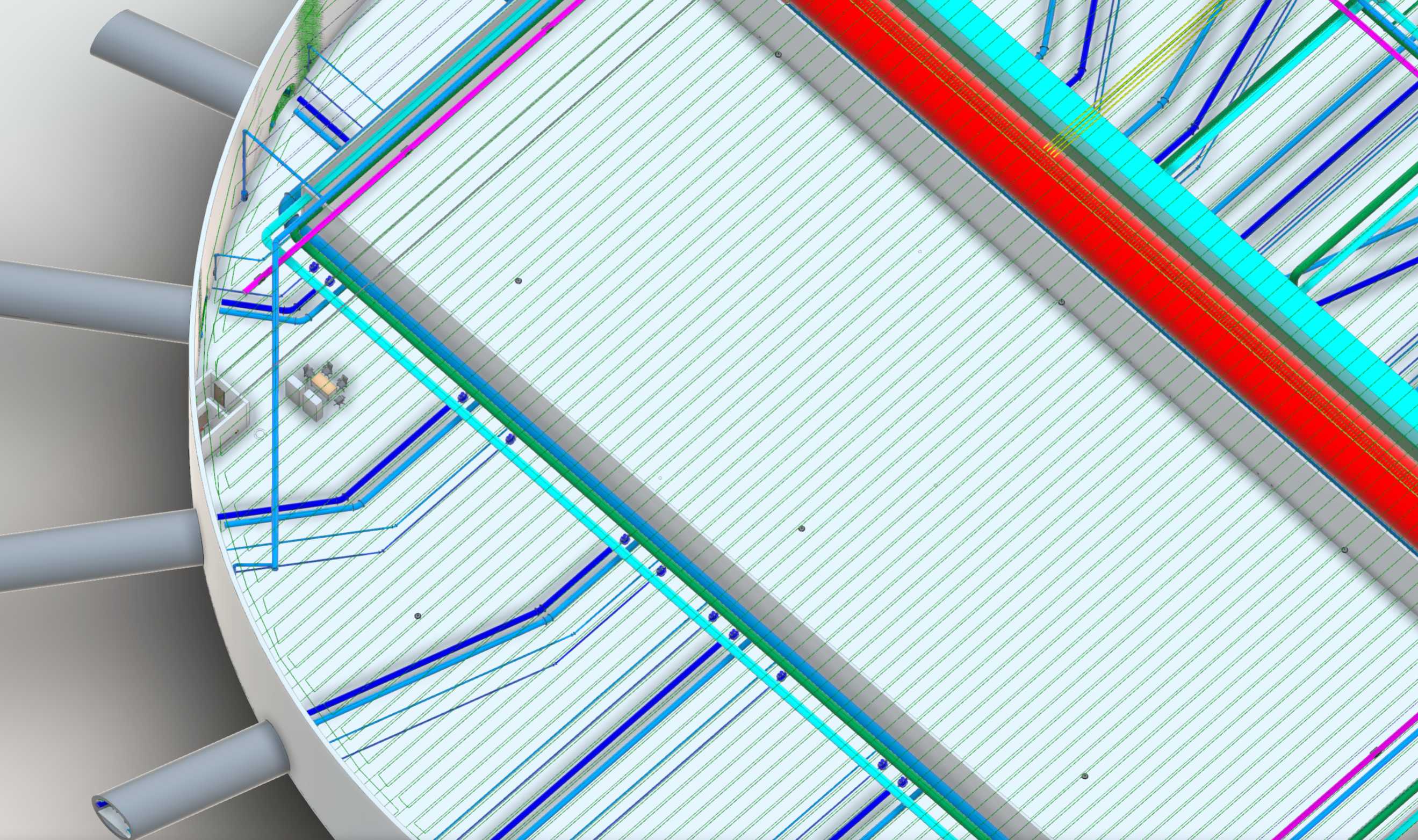

Beispiel Speisung (Vorlauf) Wärmetauscher Kaverne 8 - 10, inklusive Kavernenkühlung.



Im Weiteren wird in diesen Kavernen 8 - 10 die Kühlung des nächsten Schacht Sektors (Schacht Sektorminus) realisiert.



Ausrüstung der Kavernen 8 - 10

  1. Kühlwasserbecken Kaverne 8 - 10 (80 x 30 x 7 Meter) mit 16'800 m3 Wasser
  2. Lüftung Kaverne und 20 x Stollen
  3. Kühlung Kaverne (Pumpe / Lasttrennschalter / Messung Durchfluss / Messung Temperatur / 3-Wegventil / Verteilerbatterie)
  4. Kühlung Schacht Sektorminus (Pumpe / Lasttrennschalter / Messung Durchfluss / Messung Temperatur / Klappe)
  5. Kühlung 20 x Stollen (Pumpe / Lasttrennschalter / Messung Durchfluss / Messung Temperatur / Klappe)
  6. Pelton Kleinwasserkraftwerk (Stromproduktion aus Kühlwasser)
  7. Einlauf Kühlwasser nach Kleinwasserkraftwerk (Absperrklappe Wasserbecken, Regelventil Wassereinlauf)
  8. Toilette / Waschbecken / Händetrockner inkl. Sammler
  9. Mittelspannungsanlage
  10. Niederspannungsverteilung (Schaltschrank)
    1. Beleuchtung Schacht Sektorplus
    2. Beleuchtung Schacht Sektorminus
    3. Beleuchtung Kaverne
    4. Beleuchtung Toiletten
    5. Steckdosen
    6. Beleuchtung 20x Stollen 0 - 225 Meter
    7. Notlicht Kaverne
    8. Notlicht 20x Stollen 0 - 225 Meter
    9. Steuersicherung 24V=
    10. Kühlung Kaverne
    11. Kühlung 20 Stollen und Ringstollen
    12. Kühlung Schacht Sektorplus
    13. Kühlung Schacht Sektorminus
    14. Kühlung 20 x Stollen
    15. Konvertor Kleinwasserkraftwerk
    16. Lüftung Kaverne und 20x Stollen
    17. Sicherheitstüren (22 Stück; 20x Stollen in Ringstollensegment, 1 x Lift Schacht Sektorplus, 1x Lift Schacht Sektorminus)
    18. Lift für nächsten Schacht Sektorminus
    19. Netzwerk Switch / Accesspoint WiFi
    20. Schaltschrankleuchte Mittelspannung
    21. Schaltschrankleuchte Niederspannung
    22. Gifas
    23. Niveausteuerung Kühlwasserbecken (Motorschutzschalter, Schütz, Frequenzumformer
    24. Raumluftmessgerät
    25. SPS / PLC
  11. Beleuchtung Hallenstrahler
  12. Brandmelder (4 Stück)
  13. WiFi Accesspoint
  14. Feuerlöscher
  15. Kamera PoE
  16. CO2 Sensor
  17. Sicherheitstüre (20 Stück)
  18. Werkbank / Arbeitsplatz
  19. Stuhl
  20. Gifas
  21. Unterputz Rohre / Unterputz Dosen
  22.  Schrank
    1.  Putzutensilien
    2. Reserve Toilettenpapier

Schacht Sektorplus und Schacht Sektorminus. Der Schacht Sektorplus geht von der Bodenplatte bis zur oberen Kaverne (ist etwa 1'020 Meter lang). Der Schacht Sektorminus geht von der Decke der Kaverne bis zur unteren Kaverne (ist etwa 1'020 Meter lang).



Detailkonzeption - Was du uns dabei helfen kannst.

Folgende Themen müssen in der Detailkonzeption noch bearbeitet werden.

  1. Stromerzeugung durch Kühlwasser (Vorlauf zu Wasserbecken / Pelton)
  2. Abwärme Kaverne (Berechnung / Dimensionierung)
  3. Belüftung Kaverne (Berechnung / Dimensionierung)
  4. Mittelspannungsanlage
  5. Elektroschema Kaverne
  6. Transport Abwasser aus Kaverne
  7. Aufgabe: Beleuchtungsplanung
  8. ..
